減速機・増速機・変速機・正逆切替

※下記、動力（ｋｗ）別機種一覧より外形図・仕様等をご確認いただけます。

～1.5kw	～2.2kw	～3.7kw	～7.5kw
～11kw	～20kw	～22kw	～30kw
～37kw	～45kw	～55kw	～90kw
～140kw	～1200kw	モーター付	正逆切替

モーター付変速機　　　※型式名称をクリックして外形図（PDF）をご確認下さい。

型式名称	仕　様
ＭＳＤ－４０２【標準】 Ｖプーリーなし Φ127×A×4	SF-PRV 1.5kw 4P 200V 50Hz： ①300rpm ②490rpm ③760rpm ④1220rpm 60Hz： ①360rpm ②590rpm ③910rpm ④1460rpm サン精機 ＳＨＭ－０２－４Ｍ型相当品

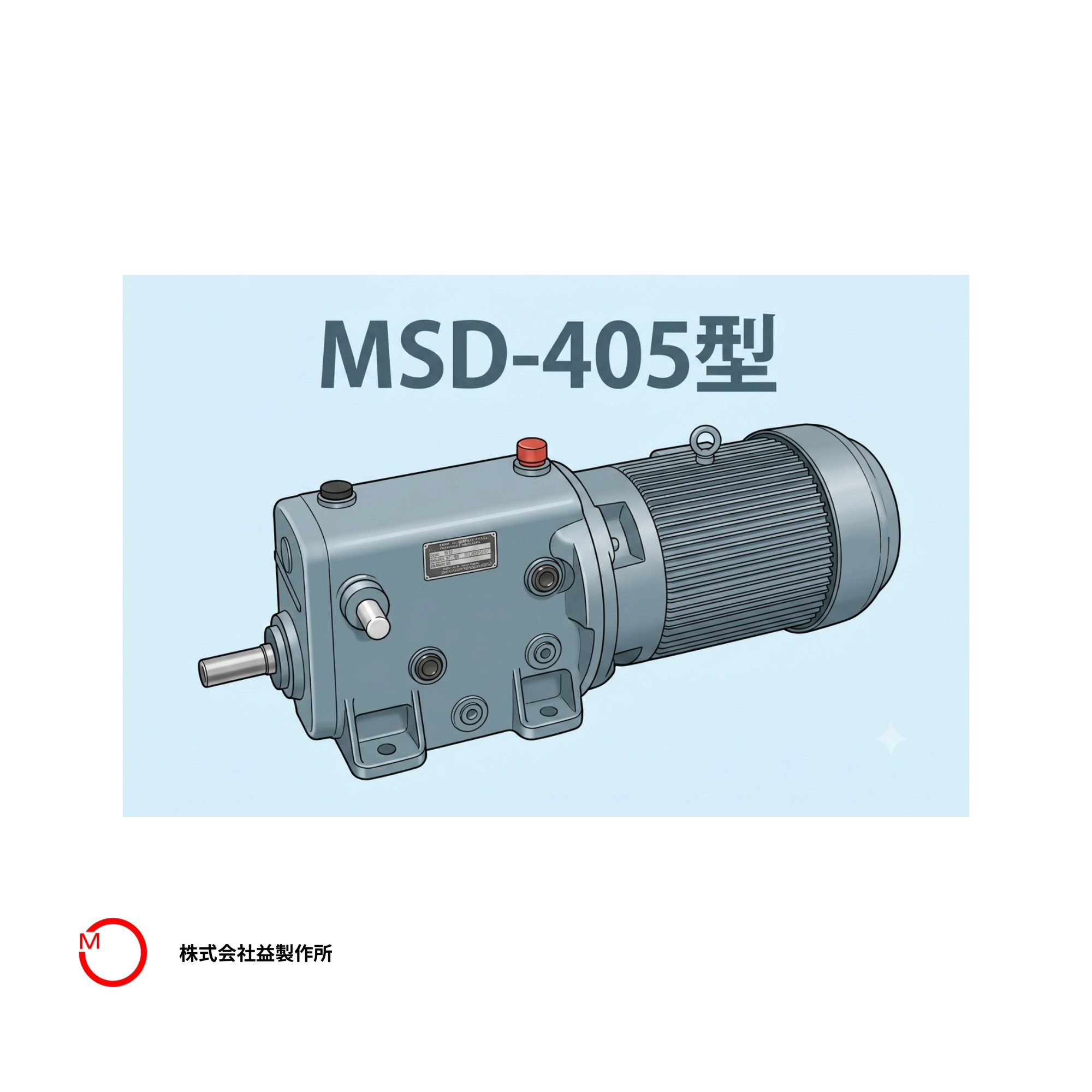

ＭＳＤ－４０５【標準】 Ｖプーリーなし Φ140×B×4	SF-PRV 3.7kw 4P 200V 50Hz： ①328rpm ②572rpm ③929rpm ④1307rpm 60Hz： ①390rpm ②680rpm ③11061rpm ④1556rpm ギヤ比 ①0.223 ②0.389 ③0.632 ④0.989 サン精機ＳＨＭ－０５－４Ｍ型相当品
ＭＳＤ－４０５－Ａ Ｖプーリーなし 50Hz：Φ161×B×4 60Hz：Φ136×B×4	上記と同じ ※レベルゲージ鉄製
ＭＳＤ－４０５－Ｄ Ｖプーリーなし Φ140×B×4	上記と同じ ※オイルゲージ（鉄製） および排油口は左右両側取付
ＭＳＤ－４０５－Ｅ Ｖプーリーなし Φ140×B×4	上記と同じ ※ＳＦ－ＰＲＶＢ ブレーキ付モーター付 ※オイルゲージ（鉄製）および 排油口は左右両側取付
ＭＳＤ－４０５－Ｆ Ｖプーリー付 Φ123×B×3 （112-B-3）	ギヤ比 ①0.4484 ②0.5906 ③0.7239 ④0.8892 ※排油口：出力軸より見て左側 ※レベルゲージ：出力軸より見て左側
ＭＳＤ－４０５ 特殊仕様	50Hz： ①571rpm ②707rpm ③929rpm ④1139rpm 60Hz： ①680rpm ②８４１rpm ③1106rpm ④1355rpm ギヤ比 ①0.389 ②0.481 ③0.632 ④0.775
ＭＳＤＴ－４０５	変速比 ①0.4484 ②0.5906 ③0.7239 ④0.8892 ※排油口：出力軸より見て左側 ※レベルゲージ：出力軸より見て左側
ＭＳＤ－４０８【標準】 Ｖプーリーなし Φ140×B×4	SF-PRV 5.5kw 4P 200V 50Hz： ①323rpm ②564rpm ③916rpm ④1289rpm 60Hz： ①390rpm ②680rpm ③1106rpm ④1556rpm ギヤ比 ①0.223 ②0.389 ③0.632 ④0.889 サン精機ＳＨＭ－０８－４Ｍ型相当品
ＭＳＤ－４０８－Ｅ Ｖプーリーなし 50Hz：Φ161×B×4 50Hz：Φ161×B×4	上記と同じ
ＭＳＤ－４０８－Ｇ Ｖプーリーなし	上記と同じ ※チェンジレバー特殊、補助軸付
ＭＳＤＴ－４０８ Ｖプーリーなし	上記と同じ 400V
ＭＳＤ－４０８－Ｉ Ｖプーリーなし	上記と同じ SF-PRV-RU 5.5kw 4P 400V:50Hz ※チェンジレバー特殊、補助軸付 ※欧州・ＥＵ各国高効率規制対応・ ＣＥマーク有
ＭＳＤ－４１０【標準】 Ｖプーリーなし Φ180×B×4	SF-PRV 7.5kw 4P 200V 50Hz： ①326rpm ②512rpm ③798rpm ④1226rpm 60Hz： ①389rpm ②608rpm ③950rpm ④1459rpm ギヤ比 ①0.222 ②0.347 ③0.543 ④0.834 サン精機ＳＨＭ－１０－４Ｍ型相当品
ＭＳＤ－４１０－Ａ Ｖプーリー付 Φ180×B×4	上記と同じ ※オイルゲージ（鉄製） および排油口は左右両側取付
ＭＳＤ－４１０－Ｇ Ｖプーリーなし	上記と同じ ※オイルゲージ（鉄製） および排油口は左右両側取付
ＭＳＤ－４１０－Ｉ Ｖプーリーなし	上記と同じ ※チェンジレバー特殊、補助軸付
ＭＳＤ－４１５【標準】 Ｖプーリーなし Φ205×C×4	SF-PRV 11kw 4P 200V 50Hz： ①326rpm ②509rpm ③796rpm ④1222rpm 60Hz： ①391rpm ②612rpm ③956rpm ④1468rpm サン精機ＳＨＭ－１５－４Ｍ型相当品
ＭＳＤ－４１５－Ａ Ｖプーリー付 Φ203.2×C×4	SF-PRV 11kw 6P 200V 50Hz： ①215rpm ②336rpm ③525rpm ④806rpm 60Hz： ①259rpm ②405rpm ③634rpm ④973rpm ターミナルボックス上側、 （オイルゲージ・ドレン）は左右取付
ＭＳＤ－４２０【標準】 Ｖプーリーなし Φ203.2×C×4	SF-PRV 15kw 4P 200V 50Hz： ①322rpm ②504rpm ③788rpm ④1209rpm 60Hz： ①379rpm ②608rpm ③951rpm ④1459rpm



お問い合わせ内容の記載事項

ご希望の仕様に合った機種を提案させて頂きますので、減速比・増速比、変速段数、動力・入力回転数、入力トルク・出力トル、取付寸法の制限などをメールで当社までお知らせ下さい。

モーター付変速機

三菱モーター付変速機となります。
上記型式の改作（変速比・軸径などの変更）依頼が御座いましたら、図面に希望数値を書き込んで当社にお問い合わせ下さい。
また、上記仕様以外にモーター付変速機の製造依頼を希望される場合は、詳細仕様などをメールにてお送り下さい。

上記掲載以外の製品について

※上記型式以外にも多数のモーター付変速機が御座います。
　お客様が求められる仕様をお知らせいただければご希望に合った機種を選定させていただきますのでお気軽にご連絡下さい。

その他

他社製品の相当品

他社製品のモーター付変速機の相当品につきましては、詳細仕様・外形図等をお送りいただければ、製作可能かどうか検討させていただきます。
